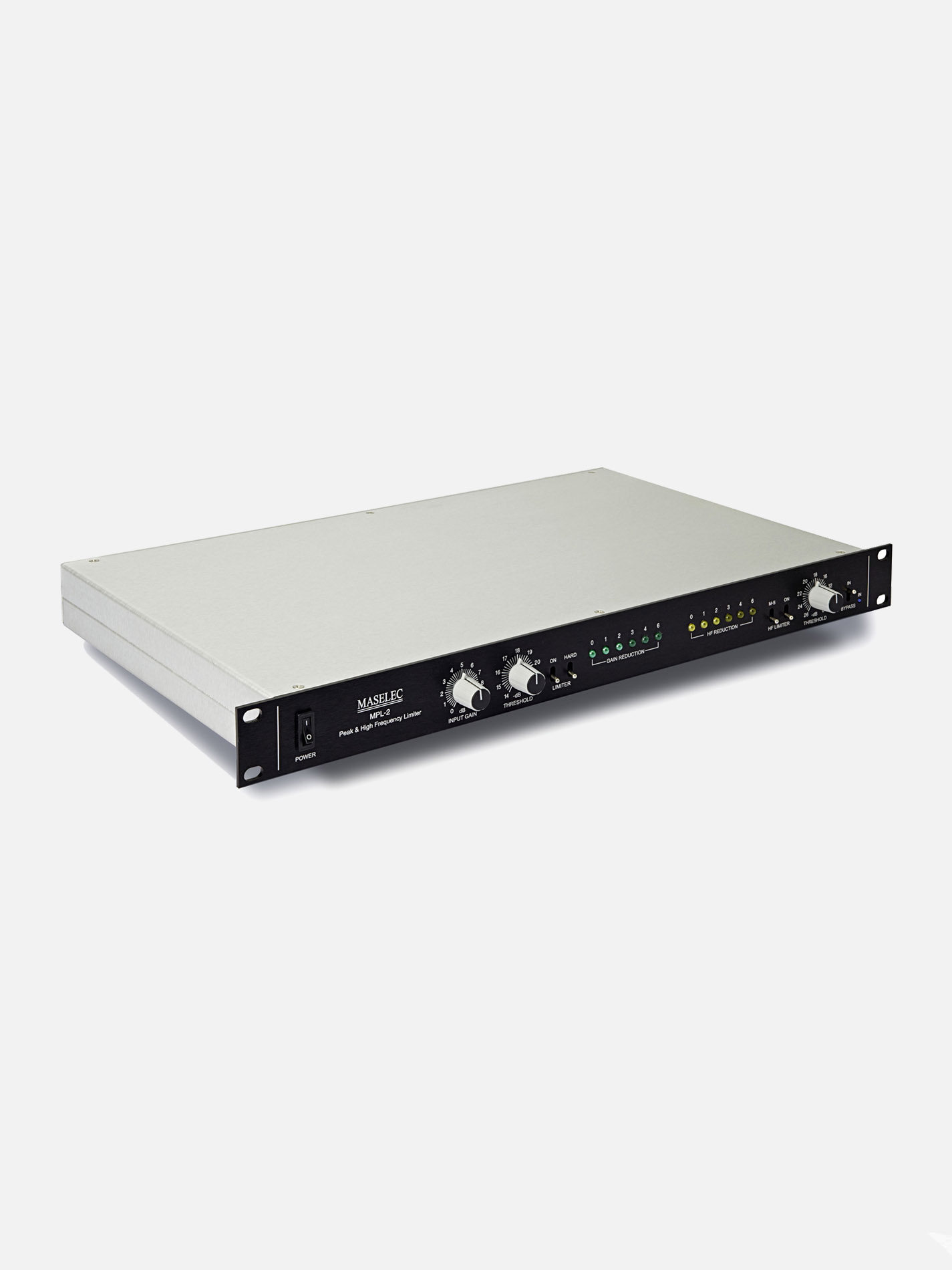

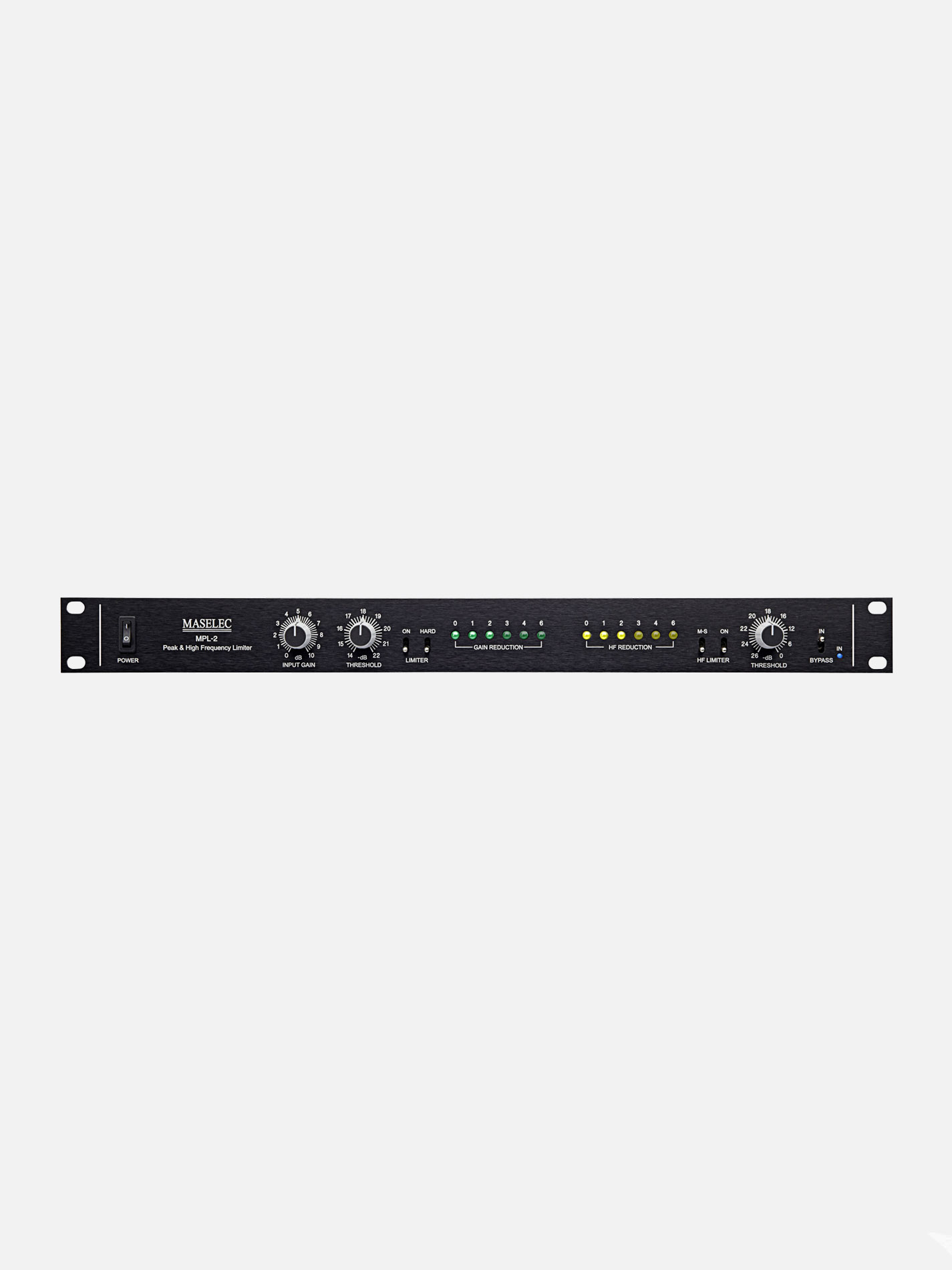

MASELEC – MPL-2 PEAK & HF LIMITER

Descrizione

Un sistema interno per la regolazione automatizzata del tempo di intervento sui transienti ed una tecnica costruttiva volta ad ottimizzare la riduzione di gain hanno permesso di minimizzare i controlli su cui operare in sede di utilizzo. Il vantaggio di questa caratteristica non risiede solo nella semplicità di utilizzo dell´outboard, ma anche nell´aumento delle prestazioni che si ottiene evitando di dover ricalibrare i settaggi quando il segnale in ingresso dovesse passare da transienti ad alta dinamica a momenti che non necessitano interventi di attenuazione.
Il controllo del livello di input non va ridurre la gamma dinamica del limiter e può essere settato al livello massimo senza aumentare i rschi di distorsione. Questo permette di eliminare il bisogno di utilizzare livelli di input eccessivi che possono causare fenomeni di clipping negli outboard che vanno all´ingresso del limiter. Un ulteriore beneficio risiede nel fatto che il picco massimo del livello di out (che si regola con la threshold) è indipendente dai settaggi di gain.
La funzione di limiting delle alte frequenze è pensata primariamente per essere utilizzata come de-esser riducendo alte frequenze indesiderate. Parte del circuito dell´HF Limiter è inoltre utilizzato per ridurre possibili distorsioni provenienti dal wideband limiter.
L´uso dell´MPL-2 porta alla rimozione dei picchi e l´aumento dei livelli soggettivi, evitando le colorazioni tipiche e le distorsioni che spesso vengono generate dai comuni soft clippers e fast limiter.

Specifiche Tecniche:

• Input dynamic Range: Better than 115dB
• Output dynamic range: 96dB to 115dB (depending on gain and threshold settings)
• Maximum input level: 129dBu (balanced)
• Maximum output level: 129dBu (balanced)
• Distortion: Typically less than 0.003%
• Limiter attack time: Instant
• HF limiter attack time: Programme dependent 1msec to 20 msec
• Release time: Programme dependent
• Input impedance: 100kΩ ground floating electronically balanced
• Output impedance: 34+34Ω electronically balanced
• Threshold: +12dBu to +20dBu
• H.F. Threshold: -14dBu to +20dBu
• Gain: 0dB to 10dB
• H.F. Limiter: >2kHz
• Power: 90-130, 180-260 Volts @ 50-60 Hz
• Fuse: 315mA, anti surge (slow)
